C-KY-0901R je skleněný nástěnný ovladač s kapacitními tlačítky určený pro ovládání nabíjecí stanice elektromobilů. Obsahuje RFID čtečku, čidlo teploty, dva univerzální vstupy pro připojení dalších čidel teploty a signalizaci pomocí barevných LED. Skleněná klávesnice je podsvícena a intenzitu lze plynule regulovat.
Obr. 1 Modul C-KY-0901R
|
Displej
|
|
|
Typ
|
OLED (128x64px)
|
|
Ovládací prvek
|
8 kapacitních tlačítek
|
|
Interní teploměr
|
|
|
Počet
|
1
|
|
Rozsah
|
-20 ÷ 50 °C
|
|
Rozlišení
|
0,1 °C
|
|
Přesnost
|
±0,4 °C
|
|
Univerzální AI/DI vstupy
|
|
|
Počet
|
2
|
|
Volitelný typ vstupu
|
Binární, Pt1000, Ni1000, NTC12kΩ, KTY81-121, odpor 100kΩ, napěťový vstup, EZS
|
|
Binární vstup
|
Spínací beznapěťový kontakt
|
|
Vyvážený EZS vstup
|
Odpor 1x2k2 nebo 2x1k1
|
|
Pt1000
|
–90 ÷ +320 °C
|
|
Ni1000
|
–60 ÷ +200 °C
|
|
NTC 12kΩ
|
–40 ÷ +125 °C
|
|
KTY81-121
|
–55 ÷ +125 °C
|
|
Odporový vstup
|
0 ÷ 100 kΩ
|
|
Napěťový vstup
|
0 ÷ 2 V
|
|
Přesnost
|
± 1 °C
|
|
Perioda obnovení AI
|
typicky 5s
|
|
RFID čtečka
|
|
|
Frekvence
|
13,56 MHz
|
|
Typ karet
|
ISO 14443A, ISO 15693
|
|
Napájení a komunikace |
|
| Napájení a komunikace | 24 V (27 V) ze sběrnice CIB |
| Maximální odběr | 65 mA |
|
Rozměry a hmotnost |
|
| Rozměry | Max. 148 × 118 × 32 mm |
| Hmotnost | 183 g |
|
Provozní a instalační podmínky |
|
| Pracovní teplota | -20 ÷ +55 °C |
| Skladovací teplota | -25 ÷ +85 °C |
| Stupeň krytí IP IEC 529 | IP10B ze zadní strany |
| Pracovní poloha | svislá |
| Druh provozu | trvalý |
| Instalace | Typicky do krytu výrobku |
| Připojení | šroubovací svorkovnice, vodič max. 1.5 mm2 |
Tab. 1 Základní parametry C-KY-0901R
Obr. 2. Jednoduše vyvážený EZS vstup

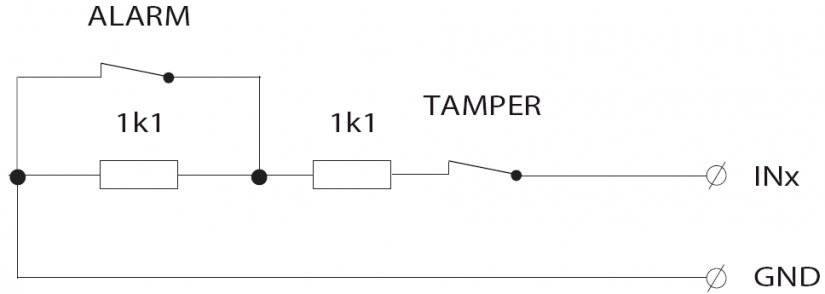

Obr. 3. Dvojitě vyvážený EZS vstup
POZOR : Pro správnou činnost modulu je vyžadován CIB master CF-1140 / CF-1141 s verzí FW 1.8 a vyšší !!!
Ovládání
Modul se ovládá pomocí 8 kapacitních tlačítek (Obr. 4), u kterých je detekován krátký a dlouhý stisk. Prodleva dlouhého stisku je nastavitelná v inicializaci modulu stejně tak jako zvuková odezva na stisk.

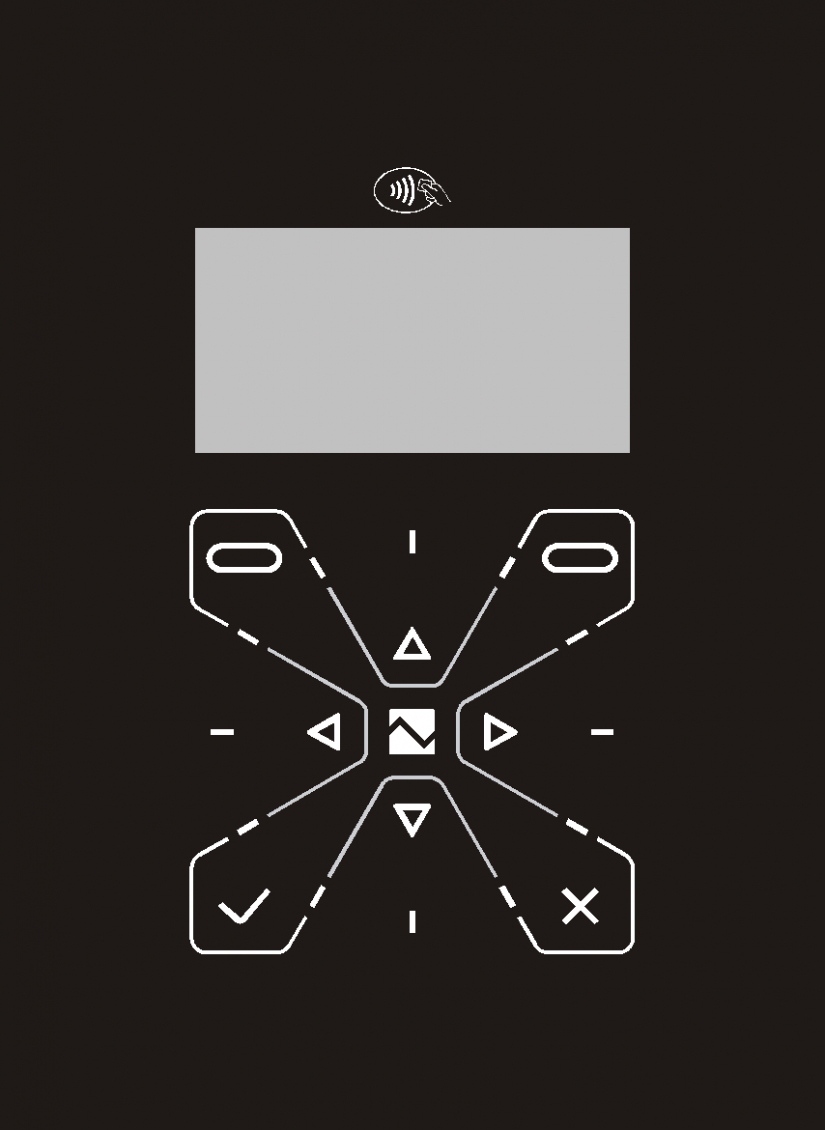

Obr. 4 Tlačítka klávesnice Obr. 5 Signalizační RGB LED
Podrobný popis SW obsluhy naleznete v tomto článku.
